电缆的分布电容主是由双绞线的两条平行导线产生。另外，导线和地之间也存在分布电容，虽然很小，但在分析时也不能忽视。本文将围绕分布电容对RS-485总线传输性能的影响进行简要解析。

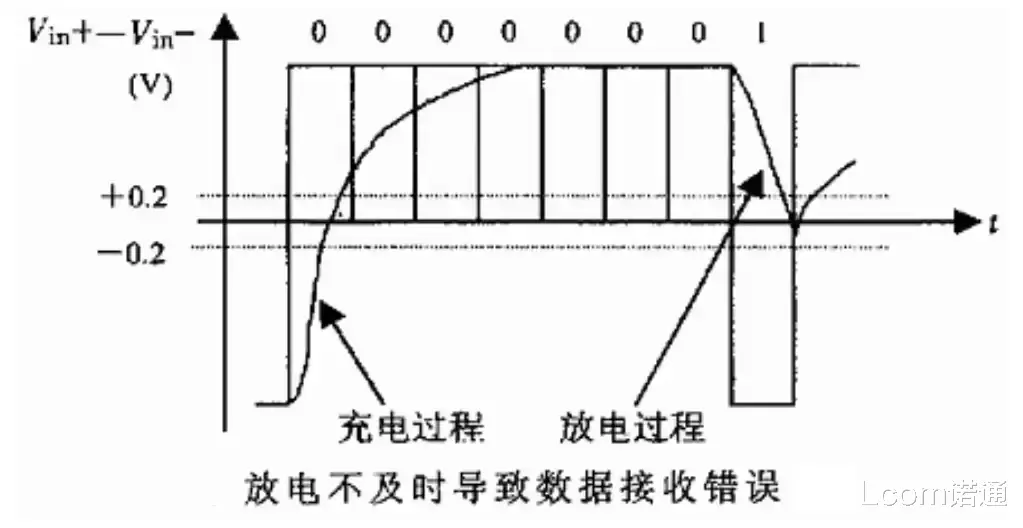

分布电容对总线传输性能的影响，主要是因为总线上传输的是基波信号，信号的表达方式只有“1”和“0”。在特殊的字节中，例如0x01，信号“0”使得分布电容有足够的充电时间，而信号“1”到来时，由于分布电容中的电荷，来不及放电，(Vin+)—(Vin-)-还大于200mV，结果使接爱误认为是“0”，而最终导致CRC校验错误，整个数据帧传输错误。具体过程如图所示。

由于总线上分布影响，导致数据传输错误，从而使整个网络性能降低。解决这个问题有两种方法：

（1）降低数据传输的波特率；

（2）使用分布电容小的电缆，提高传输线的质量。

仅仅用一对双绞线将各个接口的A、B端连接起来，而不对RS-485通信链路的信号接地，在某些情况下也可以工作，但给系统埋下了隐患。RS-485接口采用差分方式传输信号并不需要对于某个参照点来检测信号系统，只需检测两线之间的电位差就可以了。

但应该注意的是收发器只有在共模电压不超出一定范围(-7V至+12V)的条件下才能正常工作。当共模电压超出此范围，就会影响通信的可靠直至损坏接口。当发送器A向接收器B发送数据时，发送器A的输出共模电压为VOS，由于两个系统具有各自独立的接地系统存在着地电位差VGPD，那么接收器输入端的共模电压就会达到VCM=VOS+VGPD。

RS-485标准规定VOS≤3V，但VGPD可能会有很大幅度(十几伏甚至数十伏)股市行情资讯配资平台，并可能伴有强干扰信号致使接收器共模输入VCM超出正常围，在信号线上产生干扰电流影响正常通信，或损坏设备。
